全自動雙側面貼标機簡介
全自動雙側面貼标機簡介
根據貴公司的産品及其貼标要求,建議使用華深達公司設備側面自動貼标機,,以提高貴司生産效益,以下爲設備的基本資料,敬請參考。

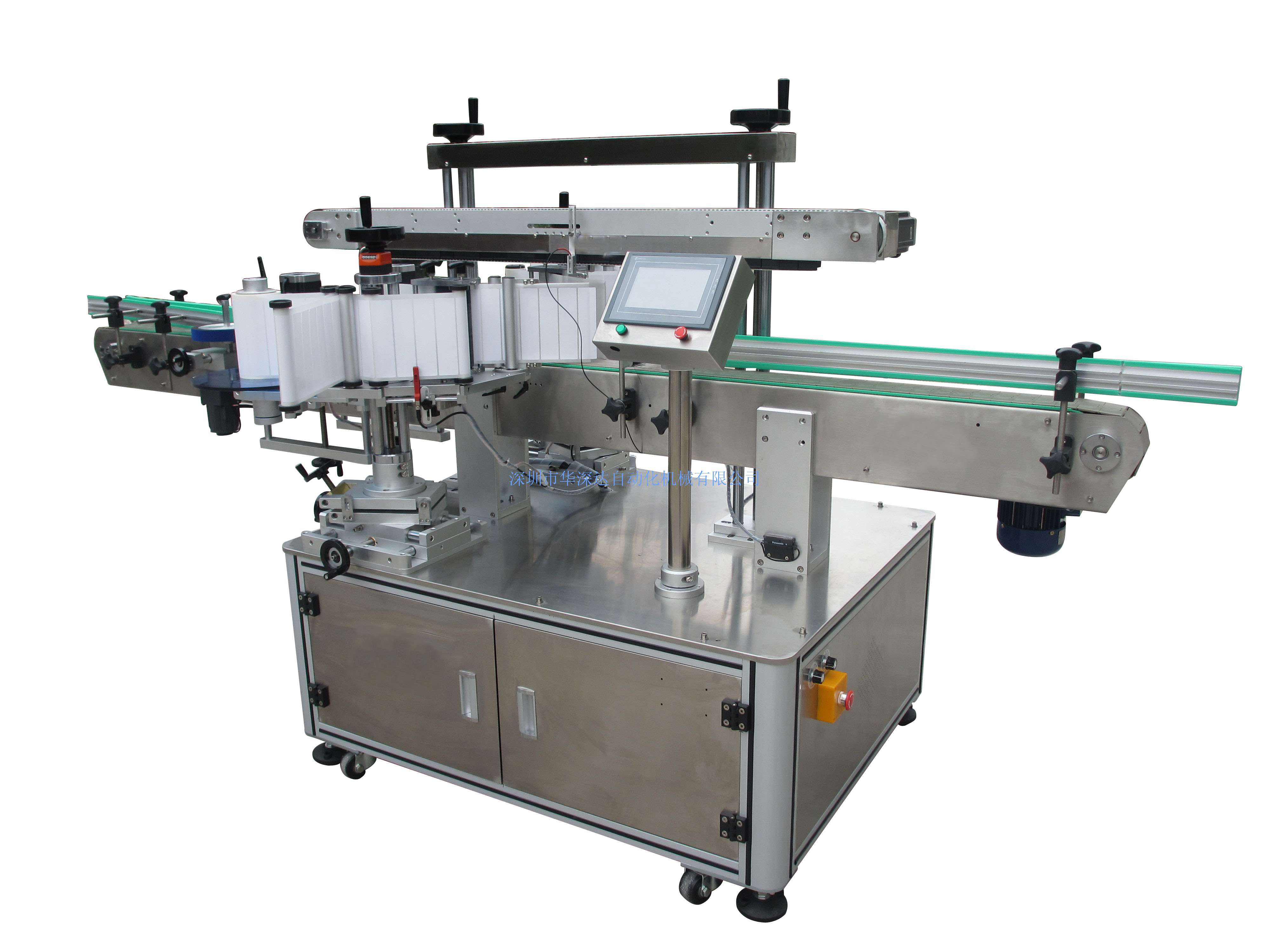

一、産品圖片
二、基本用途
适用于扁瓶、圓瓶、方瓶的單面和雙側面貼标,如洗發水扁瓶,潤滑油扁瓶,洗手液圓瓶等雙側面貼标,兩面同貼,雙标提高生産效率,廣泛應用于日化、化妝品、石化、醫藥等行業。
三、适用範圍
◆ 适用标簽:不幹膠标簽、不幹膠膜、電子監管碼、條形碼等。
◆ 适用産品:要求在側平面、側面大弧度面、圓周面上貼附标簽的産品。
◆ 應用行業:廣泛應用于化妝品、日化、電子、醫藥、五金、塑膠等行業。
◆ 應用實例:洗發水扁瓶貼标、潤滑油扁瓶貼标、洗發水圓瓶貼标等。
四、工作過程
*核心工作原理:傳感器檢測到産品經過,傳回信号到貼标控制系統,在适當位置控制系統控制送出标簽并貼附在産品待貼标位置上,産品流經覆标裝置,标簽被覆貼附在産品上,一張标簽的貼附動作完成。
*操作過程:放産品(可接流水線)—>産品輸送—>産品分距—>貼标(設備自動實現)—>收集已貼标産品。
五、技術參數:(以下爲标準機型技術參數,其他特殊要求和功能,可量身訂做)。
◆ 适用标簽長度(mm):20mm~200mm
◆ 适用标簽寬度(底紙寬度/mm):20mm~160mm
◆ 适用産品尺寸(長×寬×高/厚):長度(輸送方向):20mm~250mm
寬度(輸送寬度方向):30mm~90mm
高度:60mm~280mm
◆ 适用标卷外徑(mm):φ280mm
◆ 适用标卷内徑(mm):φ76mm
◆ 貼标精度(mm):±1.0mm
◆ 出标速度(m/min):步進:5~19m/min
伺服:5~40m/min
◆ 貼标速度(pcs/min) :步進:30~160pcs/min
伺服:50~200pcs/min
◆ 輸送速度(m/min):16m/min
◆ 重量(kg):約330kg
◆ 頻率(HZ):50HZ
◆ 電壓(V):220V
◆ 功率(W):1100W(牽引步進)
1600W(牽引伺服)
◆ 設備外形尺寸(mm)、(長×寬×高):3000mm×1450mm×1600mm
六、功能特點
◆ 功能強大,一台機可實現4種産品的單面和雙面貼标(圓瓶、扁瓶、方瓶、異形瓶);
◆ 采用了雙側剛性塑膠同步導向鏈條,自動保證瓶子對中性,對工人放瓶和流水線對接進瓶要求低,大大降低工人作業或流水線對接難度,可單機生産,也可接流水線生産;
◆ 配置彈壓式壓頂機構,保證産品輸送平穩,且有效消除瓶高的本身誤差;
◆ 配置自動分瓶機構,導瓶前自動分開間距,保證後續導瓶、輸送和貼标的穩定性;
◆ 配置兩重覆标機構,首次保證貼标精度,二次擠壓式覆标,有效消除氣泡和保證标簽頭尾處貼緊;
◆ 智能控制,自動光電追蹤,具備無物不貼标,無标自動校正和标簽自動檢測功能,避免浪費标簽和漏貼;
◆ 設備主要材料采用不鏽鋼和高級鋁合金,符合GMP生産規範,整體結構牢固,美觀大方。
