流水線貼标頭簡介
尊敬的客戶:您好,根據貴公司的産品及貼标要求,建議使用華深達公司設備流水線貼标機,可以幫助貴司提高生産效益,以下爲設備的基本資料,敬請參考。

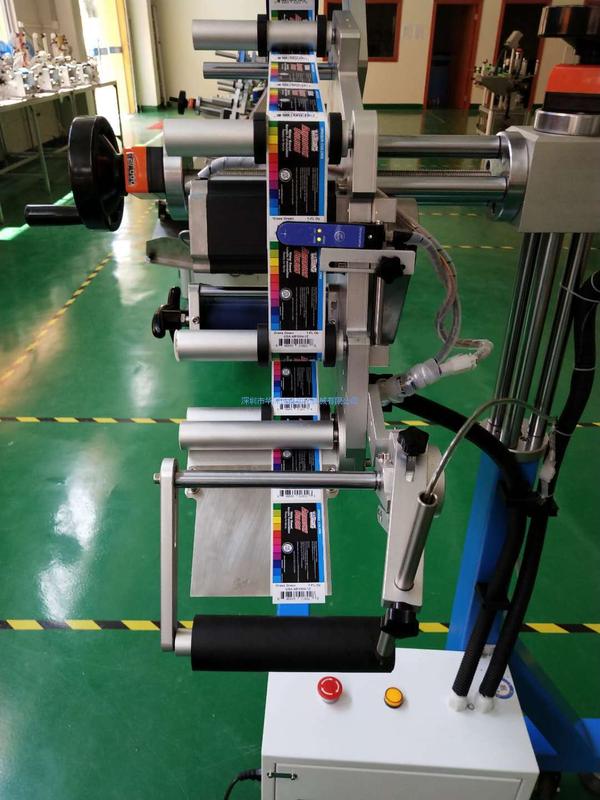

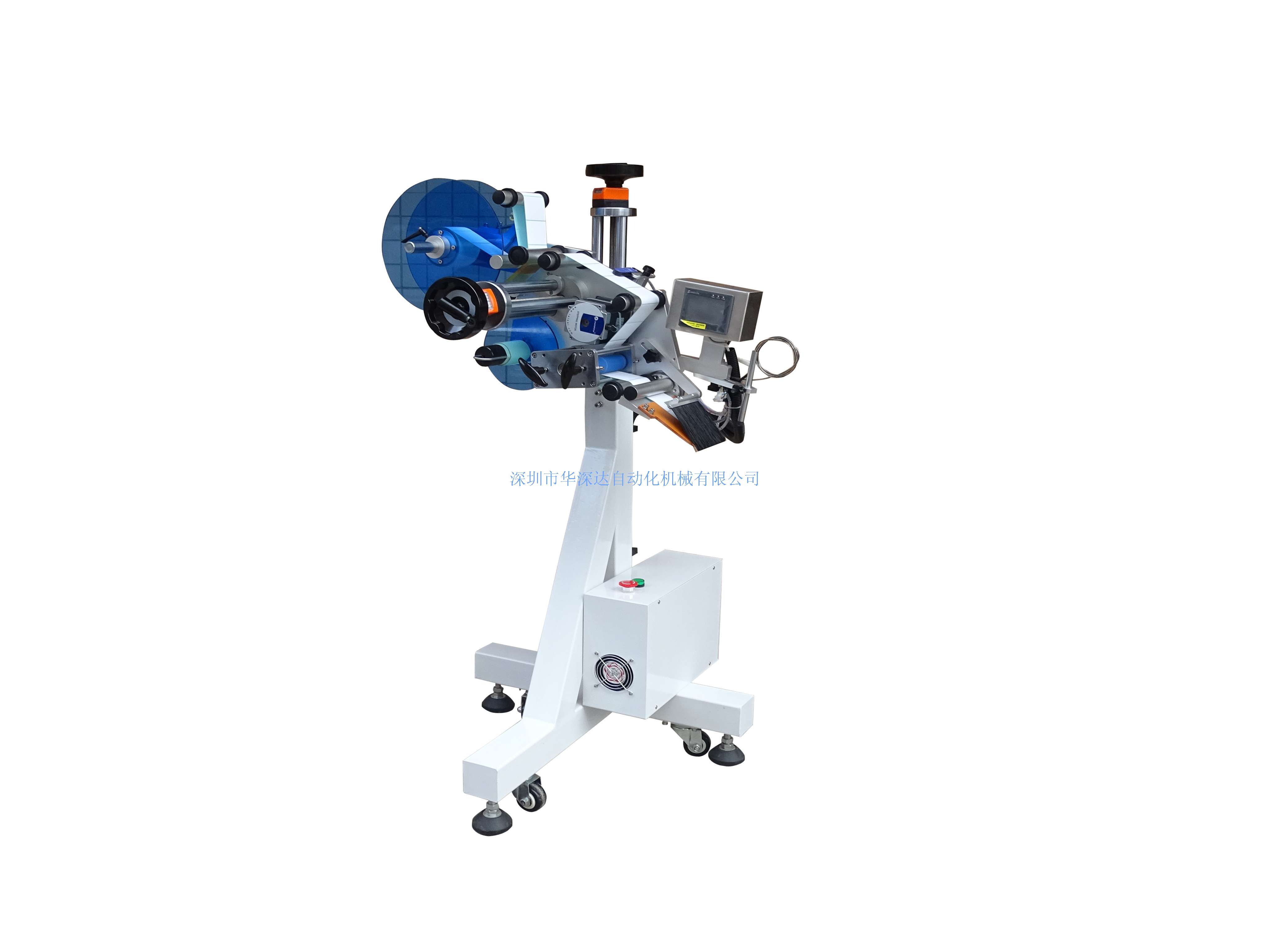

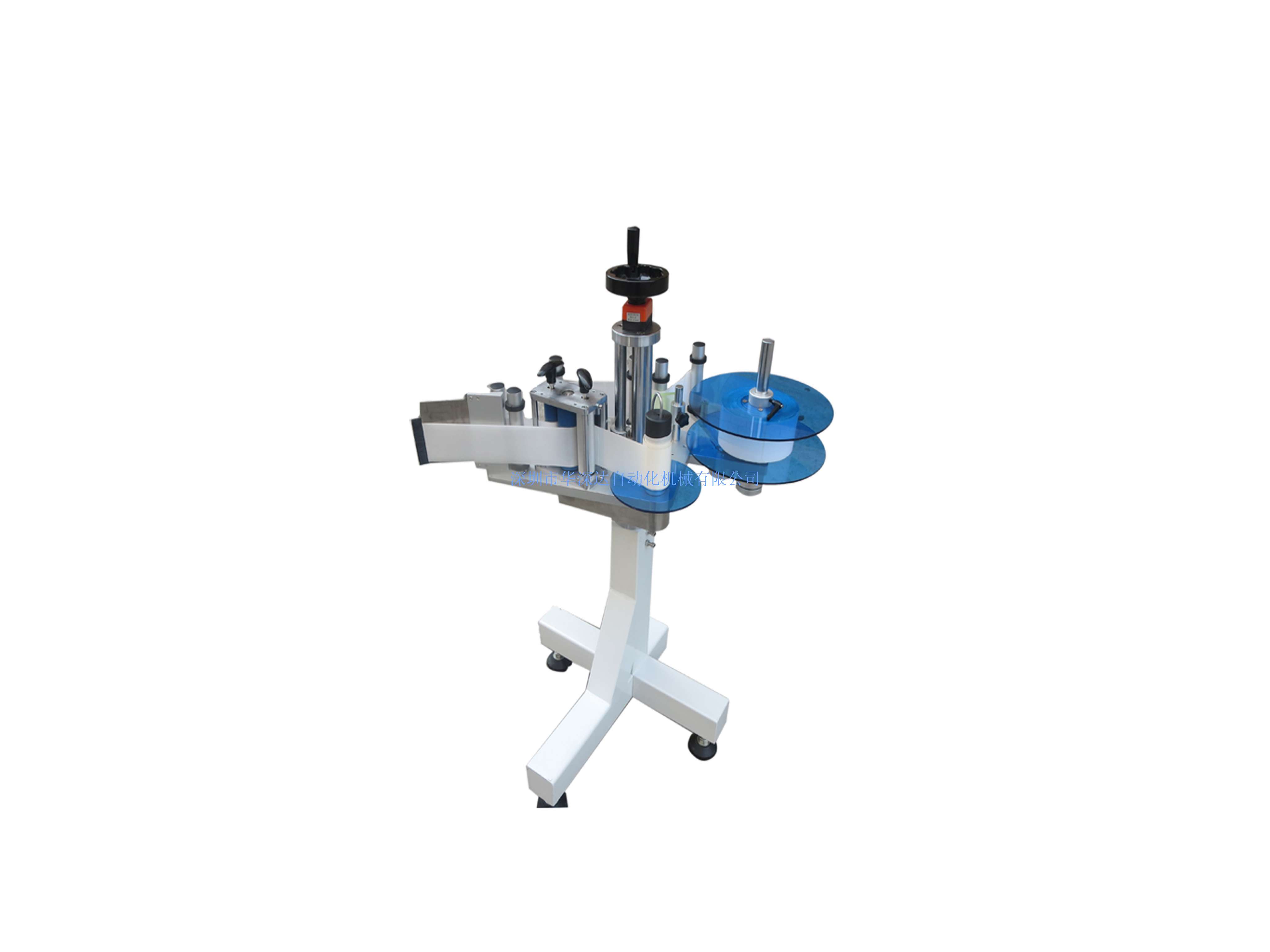

一、産品圖片
二、基本用途
可配套到車間流水線,對流過的産品,進行上平面、側面的貼标,實現在線貼标,如配套噴碼機,對流過的物體實現貼标、噴碼一步完成;
三、适用範圍
u 适用标簽:不幹膠标簽、不幹膠膜、電子監管碼、條形碼等。
u 适用産品:可配套枕式包裝機、自動流水線、印刷機等,實現在線貼标。
u 應用行業:廣泛應用于包裝、食品、玩具、日化、電子、醫藥等行業。
u 應用實例:薄膜袋成型前貼标、流水線貼标等。
四、工作過程
核心工作原理:傳感器檢測到産品經過,傳回信号到貼标控制系統,在适當位置控制系統控制電機送出标簽并貼附在産品待貼标位置上,産品流經覆标滾輪,标簽被滾覆,一張标簽的貼附動作完成;
操作過程:産品送入(接流水線)—>産品輸送—>産品檢測(或接收外源信号)—>貼标—>覆标。
五、技術參數:以下爲标準機型技術參數,其他特殊要求和功能,可量身訂做
貼标精度: ±1mm (不含産品、标簽誤差);
貼标速度: 40~120件/分鍾(與産品尺寸有關);
适用産品尺寸:無要求(取決于流水線輸送參數
适用标簽尺寸:長度(mm):6mm~250mm 寬度(底紙寬度/mm):6mm~130mm
整機尺寸: 約1100mm×700mm×1000mm(長×寬×高);
适用電源: 220V/50HZ;
整機重量: 約70Kg。
适用标簽内徑:Ø76mm 适用标簽外徑:Ø 320mm
六、功能特點
u 配套簡單,可直接安裝在流水線和包裝機上,獨立控制或聯動控制,實現自動貼标,實現無人化貼标生産;
u 應用靈活,配置不同覆标機構,可實現在平面和不平整表面貼标;
u 調整方便,調整結構采用單杆結構,标頭可x/y/z六個自由度靈活可調,靈活匹配不同流水線;
u 貼标精度高,标帶繞行糾偏機構防止标簽走偏,細分步進電機驅動出标,标簽前後位置準确;
u 智能控制,自動光電追蹤,具備無物不貼标,無标自動校正和标簽自動檢測功能,防止漏貼和标簽浪費;
u 觸摸屏操作界面,具有全中文注釋和完善的故障提示功能,各種參數調整簡單快捷,操作方便;
u 穩定性高,采用松下PLC+松下觸摸屏+細分步進電機+光纖傳感器電控系統控制,控制精密,支持長時間工作;
u 可選配功能:
①熱打碼/噴碼功能;
②移動支架;
③其他功能(按客戶要求訂做)。
