HSD-101使用說明書

發表時間:2019-02-14 08:50作者:milly

 HSD-101使用說明書

一、AC-630控制器特點:

采用微電腦控制系統,整機操作容易、性能完善。

本控制器體積小,功能強;接線、高度簡單方便。

本控制器運行穩定可靠,是取代繼電器控制的換代産器。

二、控制器面闆說明:

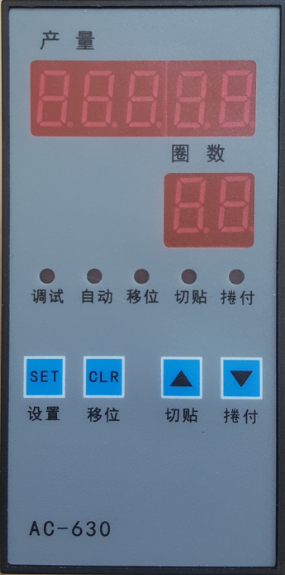

控制面闆由産量顯示窗、圈數顯示窗、運行模式指示燈、電機運行狀态指示燈和四隻功能按鍵組成。見下圖:




三、功能鍵:

       設置運行模式(手動運行—手動調試——自動運行——自動調試

         (按2秒以上)産量清零(在調試狀态下,控制移位電機運行)

       增加卷付圈數(在調試狀态下,控制切貼電機運行)

       減少卷付圈數(在調試狀态下,控制中卷付電機運行)

注:長時間按       或      鍵則數值快速增加減少。

四、内部資料設定

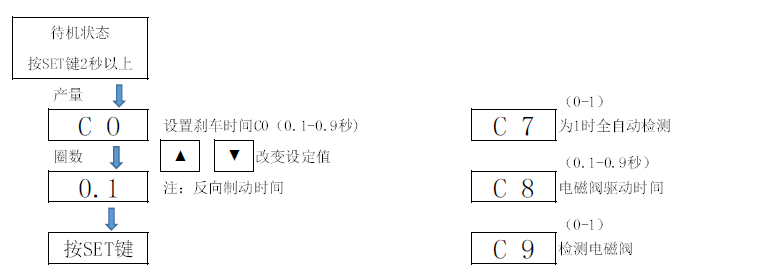

在空調狀态下按【設置】鍵2秒以上,則進入C0-C5内部資料的設定。

C0:設定刹車時間(0.1-0.9秒)

C2:設置單步延時時間(0.0-0.9秒)

C2:設置循環延時時間(0.0-9.9秒)

C3:上電自檢(0-1)

C4:産量減一(0-1)

C5:連續運轉(0-1)

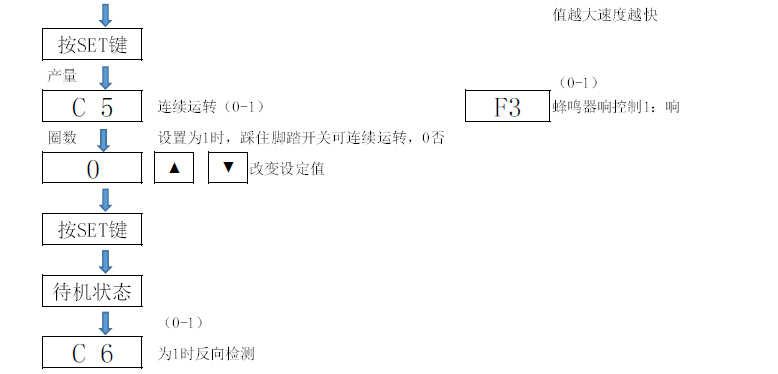

設置順序爲:C0→[設置]→C1→[設置]→C2→[設置]→C3→[設置]→C4→[設置]→C5→[設置]則退出内部資料的設定。


動作模式

運行模式

調試  自動   ——手動運行模式

調試  自動   ——自動運行模式

調試模式

調試  自動   ——手動運行模式

按一下      鍵則移位電機運行,松開則停止。

按一下      鍵則切貼電機運行,松開則停止。

按一下      鍵則捲付電機運行,松開則停止。


調試  自動   ——自動運行模式

按一下      鍵則移位電機運行,直到移位檢測到位置則停止。

按一下      鍵則切貼電機運行,直到切貼檢測到位置則停止。

按一下      鍵則捲付電機運行,直到捲付檢測到位置則停止。

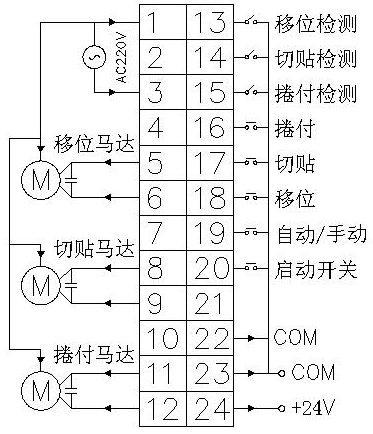

接線圖

      全自動包膠帶機控制器


錯誤提示說明

在執行各項功能時,控制器若發現任何異常狀況,自動停止運行并将輸出錯誤資料在産量顯示窗上顯示出來。

ERROR-0:運行模式錯誤,按[設置]鍵切換到所要的運行模式。

ERROR-1:移位電機感應位置偏,調整到感應位置。

ERROR-2:切貼電機感應位置偏,調整到感應位置。

ERROR-3:捲付電機感應位置偏,調整到感應位置。

ERROR-4:無膠帶。

ERROR-5:氣缸沒到達前點。

ERROR-6:無料。

ERROR-7:退料不在原點。

ERROR-8:到達分選産量。
